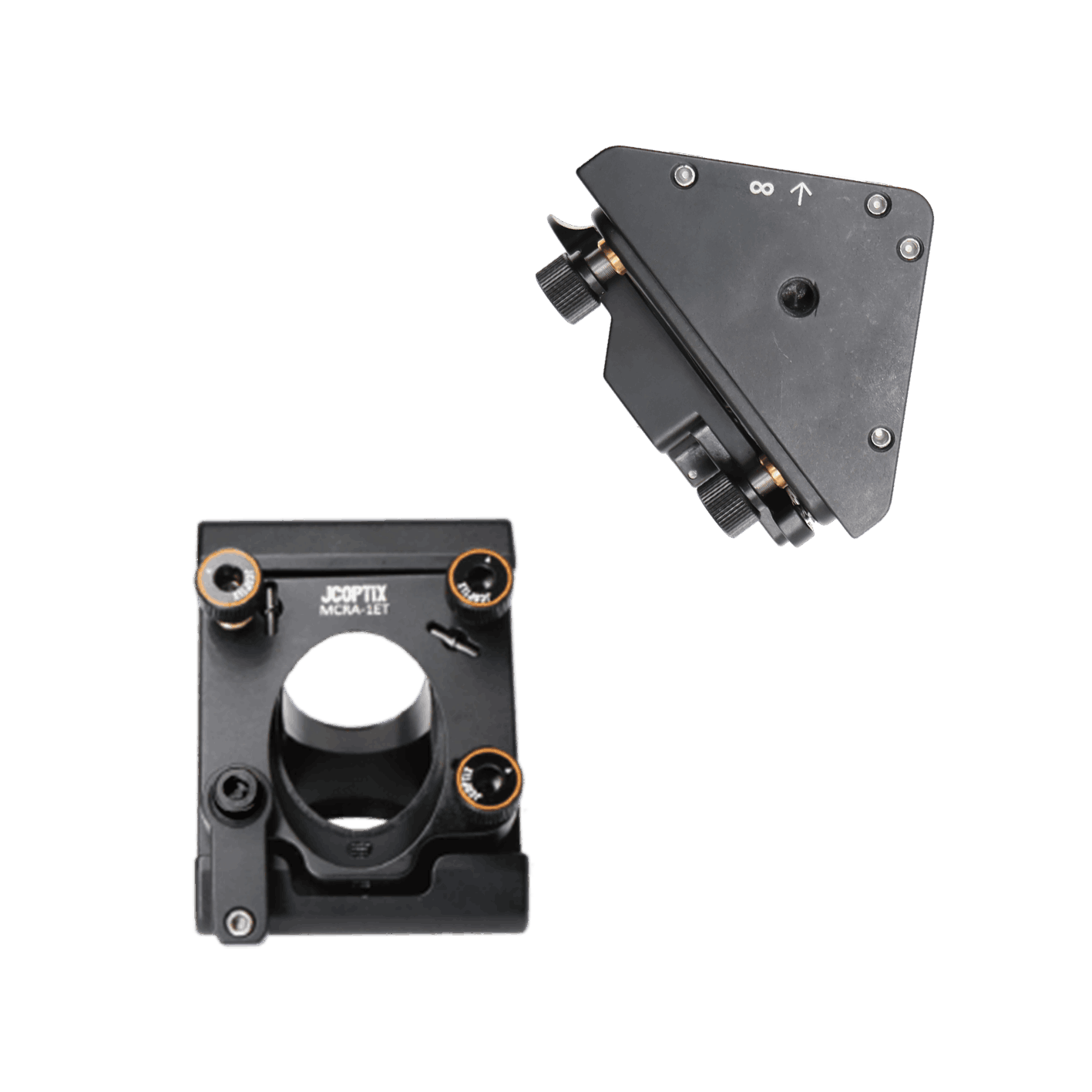

30 mm同轴直角光学调整架
适用于Ø25.4 mm圆形、椭圆形或离轴抛物面光学元件
兼容30 mm同轴系统
光壁孔、螺纹孔安装方式可选
三个精密调节器，提供±4º俯仰和偏摆调节
18664335577产品说明
“深圳四海通光电SHTON”的直角光学调整架适用于45°角（相对于光轴方向）安装光学元件，兼容30 mm同轴系统。调整架的两个直角面（入射端和出射端）各设置有一个SM1螺纹孔，可适配带SM1螺纹的透镜套筒或光机组件。调整板的45°安装面可适配圆形、椭圆形或离轴抛物面光学元件。调整架通过三个精密调节器（0.25 mm螺距）可实现±4°的俯仰和偏摆调节，及Z轴方向±2.8 mm的平移调节，调节分辨率高。直角光学调整架安装座上设置了Ø6 mm光壁孔或4-40螺纹孔两种方式配合同轴系统接杆安装。
通用参数
|
主体材质
6061-T6 |
表面处理
黑色阳极氧化 |
|
可调俯仰和偏摆角度
±4° |
