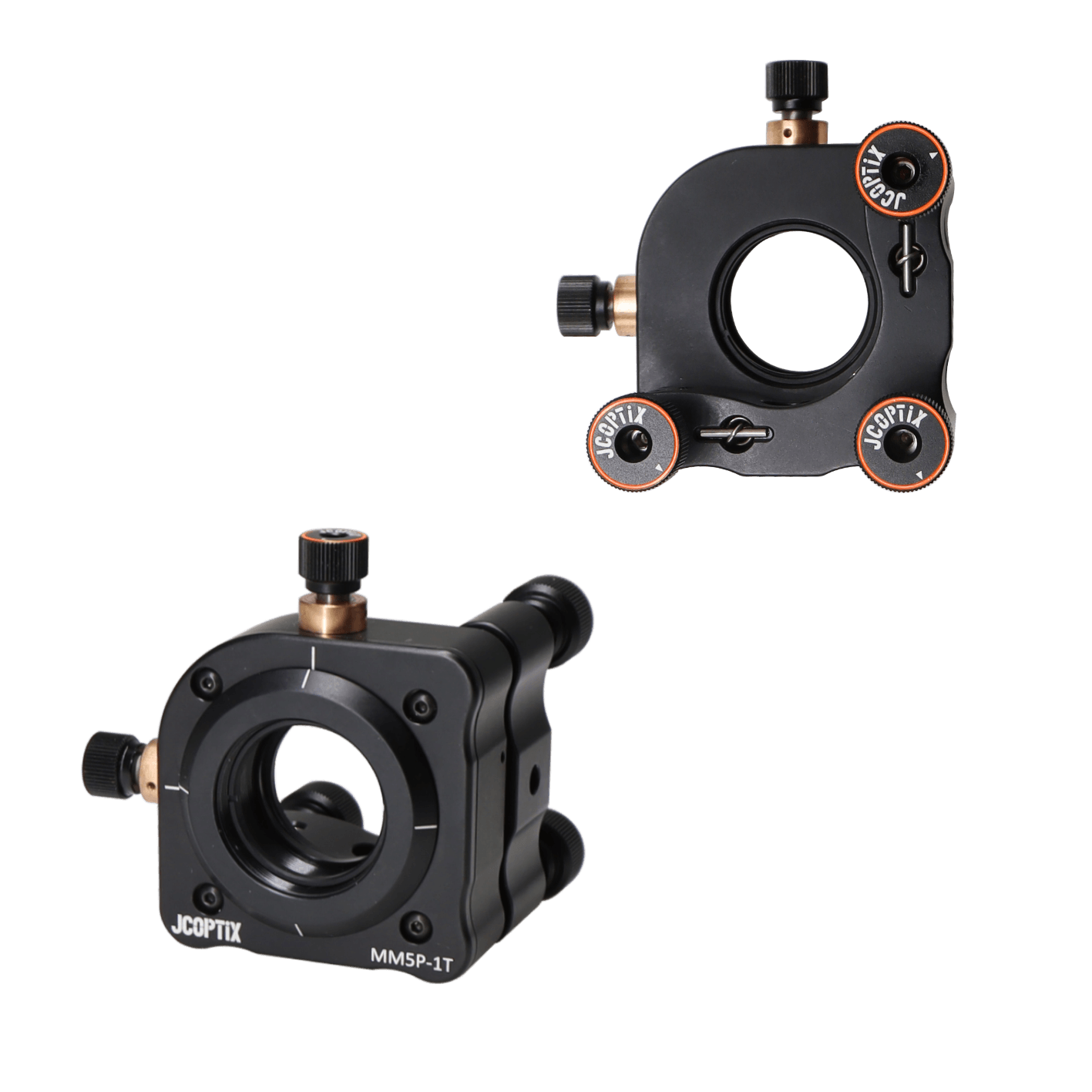

“深圳四海通光电SHTON”提供的五轴光学调整架在我们的精密三轴光学调整架的基础上增加了X、Y方向平移调节，实现了五个轴的调节（俯仰、偏摆和XYZ轴平移）。其中，俯仰和偏摆调节范围为：±4°，X、Y轴平移调节行程为：± 1 mm，Z轴平移调节行程为：6.4 mm。
调整架中心孔为SM1螺纹孔，可用于安装Ø25.4 mm的光学元件或安装带SM1螺纹的光机组件如透镜套筒等，光学元件通过单个卡环和定位台阶固定。调整架后板上的三个带锁紧功能的M6 × 0.25调节器用于调节俯仰、偏摆和Z轴平移，调整架前板上的两个M5 × 0.25的调节器用于调节X、Y轴平移，平移调节时可通过调整架上设置的刻线来协助调节对准。调整架上设置的M4的沉头安装孔（或M4螺纹孔）可实现左手或者右手结构的配置（观察者正对调整架，调整架前板的竖直部分相对于入射光处于左侧时，称为左手结构；反之称为右手结构）。

主体材质 6061-T6	表面处理 黑色阳极氧化
沉头孔规格 M4	中心孔规格 SM1螺纹孔
调节器数量 5
