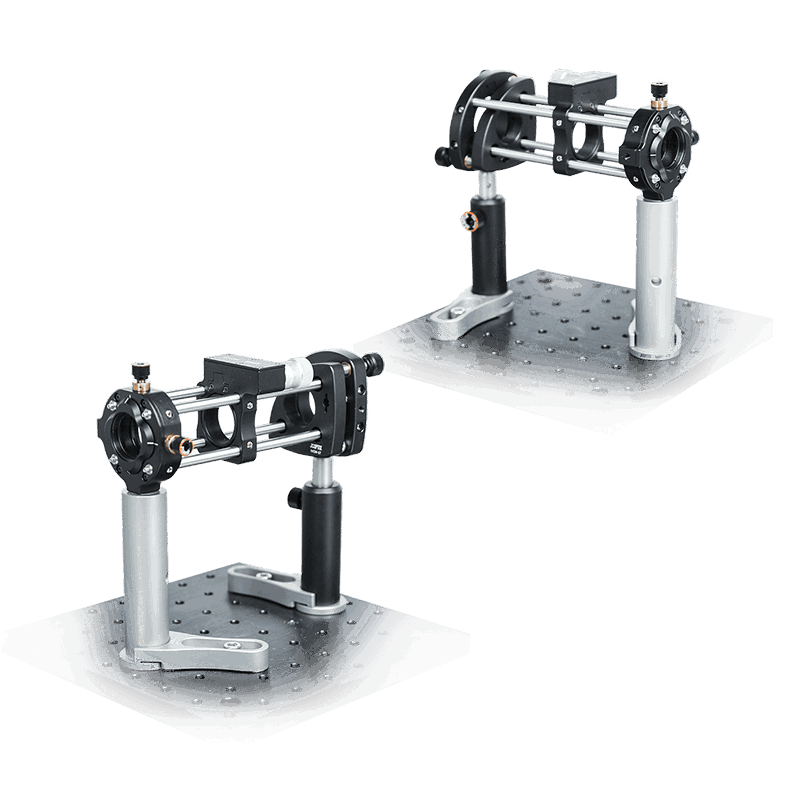

“深圳四海通光电SHTON”提供光纤耦合系统组件。配合物镜或聚焦透镜，光纤耦合系统组件可以将自由空间光束聚焦后耦合进单模光纤中。其中，MCT-Z1高精度位移调整架可直接安装Ø25 mm/Ø25.4 mm透镜，也可以通过“深圳四海通光电SHTON”系列螺纹转接件适配其他尺寸透镜或商用物镜，MCT-XY1两轴位移调整架可适配“深圳四海通光电SHTON”系列光纤法兰。通过Z轴调整架可以将光束[敏感词]聚焦于光纤端面上，而XY调整架则用来[敏感词]调整光纤端面位置，从而实现光纤耦合效率[敏感词]。

通过调节根据不同搭配，本系统组件可以使用以下场景：

1.配合物镜将光束耦合进入单模/保偏光纤。单模或保偏光纤有效纤芯尺寸基本小于Ø10 μm，普通单透镜或非球面透镜很难将光束聚焦至10 μm以下，为保证光纤耦合效率，建议选用高倍物镜。

2.配合物镜或其他聚焦透镜将光束耦合入多模光纤。多模光纤纤芯尺寸一般大于50 μm，普通单透镜或物镜均可用于光束耦合。

3.为了提高耦合效率，透镜的数值孔径应与光纤的数值孔径相匹配，且聚焦光束的光斑直径要小于光纤模场的直径。

本光机系统只提供光纤耦合所需光机械件，配套光学元件需要客户单独购买。除提供标准光纤耦合系统组件外，晶萃光学还提供完整的光纤耦合解决方案。如有需求，请联系“深圳四海通光电SHTON”技术支持。
