金属膜平面反射镜,材料:Borofloat 33,带二氧化硅保护层银膜S1:450 nm-20.0 μm
有保护层的银膜
工作波长范围内平均反射率大于96%

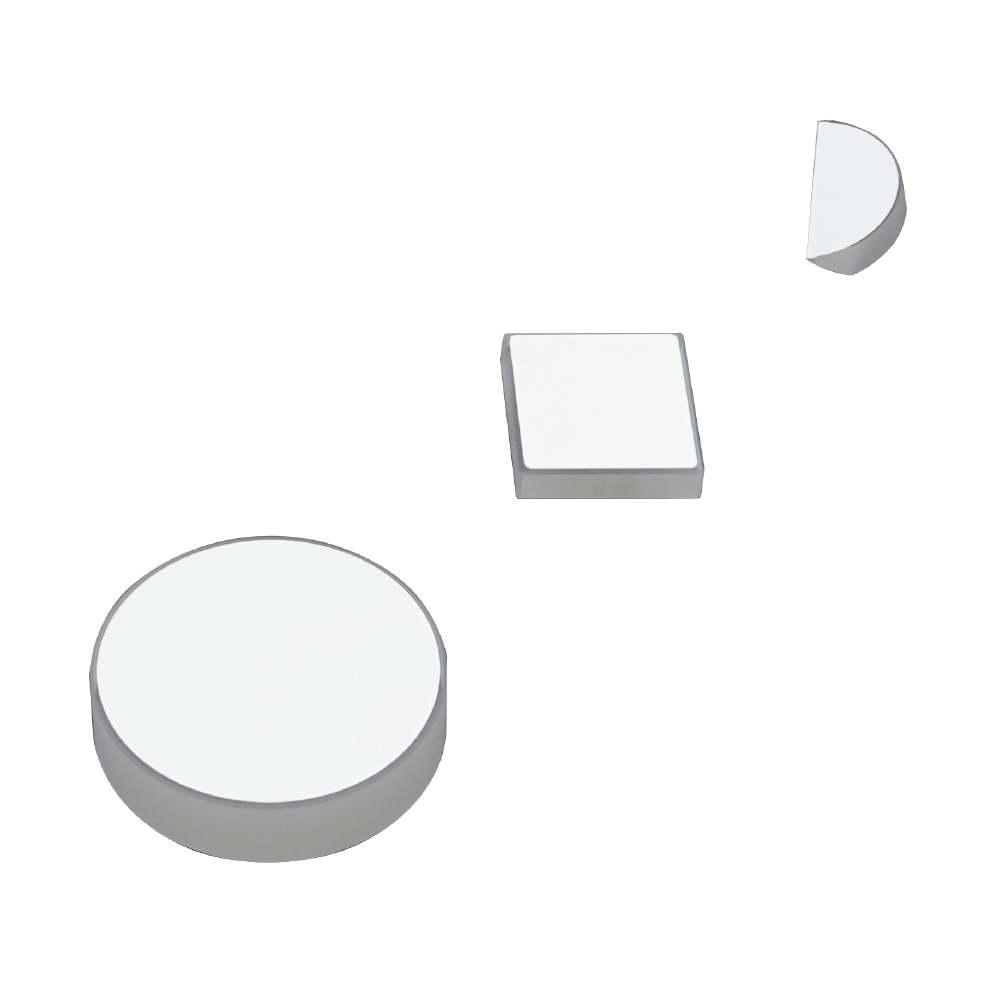

提供圆形、方形和D形反射镜
产品说明
Borofloat 33 是一种高品质硼硅酸盐玻璃,具有低热膨胀和高抗热震性,是多种光学反射镜应用的理想基底材料。“深圳四海通光电SHTON”提供的有保护层的银膜平面反射镜,在镀银的Borofloat 33基底表面覆盖二氧化硅介质膜,以防止表面银膜氧化。虽然保护层能防止银氧化,但仍不能在高温、高湿环境中使用。恶劣环境会减弱保护层的性能,使银膜氧化降解。
该复合膜层对于红外光具有优异的宽带反射率,同时在可见光和近红外光区域也能保持非常好的性能。在 450 - 1100 nm的波长范围内平均反射率大于 96%,在 1.1 - 20 µm的波长范围内平均反射率大于98.5%。在工作波长范围内具有很低的内在群延迟色散 (GDD),非常适用于重定向飞秒激光器发出的激光。
“深圳四海通光电SHTON”提供各种基底材料制备的高精度反射镜,还提供特殊尺寸、膜系材料的定制服务,如有需求,请联系技术支持。
通用参数
光学元件材质
Borofloat 33 |
工作波长
450 nm - 20.0 μm |
镀膜
银膜(带二氧化硅保护层) |
反射率
Ravg>96%,Rmin>93% @ 480-1100 nm;Ravg>98.5%,Rmin>97% @ 1.1-20 µm |
厚度公差
±0.25 mm |
入射角度(AOI)
0-45° |
倒角
0.25–0.76 mm face width |
倒角公差
45° ±15° |
表面平行度
<3 arcmin |
