产品说明

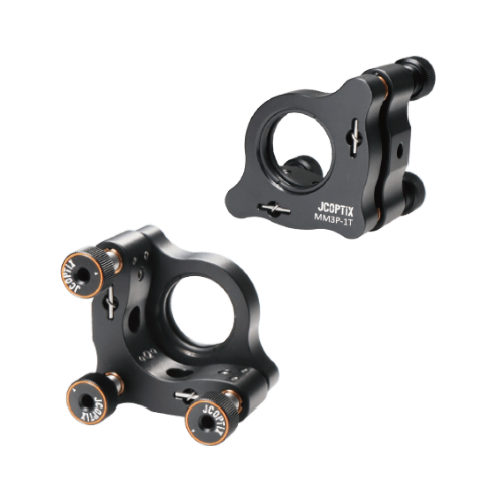

与圆形两轴光学调整架相比，“深圳四海通光电SHTON”提供的精密三轴光学调整架采用了更厚的背板和三个带锁紧的调节器，增强了调整架的稳定性。调整架通过三个带径向锁紧功能的精密调节器（0.25 mm螺距）可实现±4°的俯仰和偏摆调节， 及Z轴方向6.4 mm行程的平移，调节分辨率高。调整架上设置的M4的沉头安装孔（或M4螺纹孔）可实现左手或者右手结构的配置（观察者正对调整架，调整架前板的竖直部分相对于入射光处于左侧时，称为左手结构；反之称为右手结构）。

调整架有螺纹孔型和光壁孔型。螺纹孔型通过两个标准SM系列螺纹卡环固定，适用于较薄的光学元件；光壁孔型通过侧壁的胶头螺丝和双线限位安装孔，以三点固定光学元件。

通用参数

6061-T6

3个可锁紧调节器

黑色阳极氧化
