18664335577产品说明

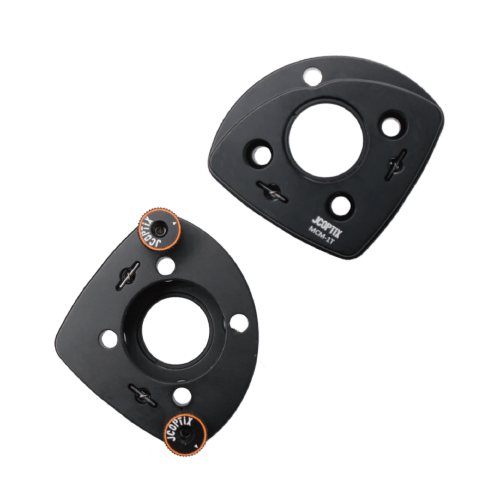

“深圳四海通光电SHTON”的同轴光学调整架非常适用于在30 mm同轴系统中对光学元件进行[敏感词]角度调节及对准。光学元件固定方式有SM1卡环固定和胶头紧定螺钉固定两种可选：SM1卡环固定款适用[敏感词]厚度6 mm的Ø25.4 mm光学元件，胶头紧定螺钉固定款适用小厚度3 mm的Ø25.4 mm光学元件。此款产品实现光学元件俯仰角和偏摆角±5º范围可调，调节精度0.38°/转。调整架设置有四个Ø6 mm 同轴孔，调整架可以通过同轴系统接杆安装到 30 mm同轴系统中，同时调整架固定板上也有两个M4螺孔用于将调整架安装到标准接杆上。
通用参数
|
主体材质
6061-T6 |
表面处理
黑色阳极氧化 |
|
适用光学元件直径
Ø25.4 mm |
调节器规格
M6 × 0.25 |
|
可调俯仰角/偏摆角
±5 ° |
