18664335577产品说明

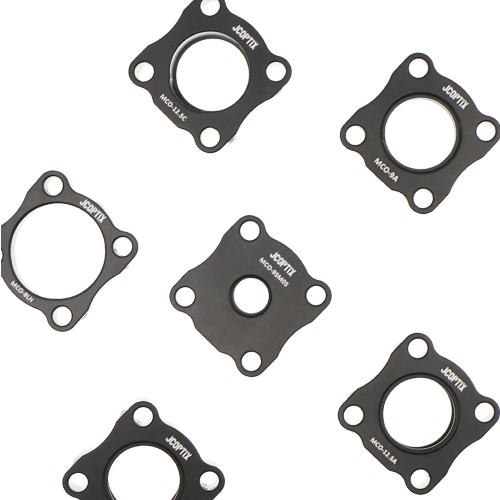

“深圳四海通光电SHTON”提供的30 mm同轴安装板用于以同轴系统搭建大型光机模块，方便灵活，便于快速对准。同轴板中心孔有多种规格可选，可将Ø12.7 mm、Ø25.4 mm光学元件或SM1透镜套筒安装到30 mm同轴系统中。同轴板底部的M4螺纹孔用于连接12.7 mm接杆以支撑系统；表面4个Ø6 mm同轴孔用于与同轴系统接杆配合使用，同轴板可沿同轴系统接杆自由移动，到达所需位置后可通过同轴孔侧面的M4锁紧螺钉进行紧固。
通用参数
|
主体材质
6061-T6 |
表面处理
黑色阳极氧化 |
|
同轴杆锁紧螺钉规格
M4 |
