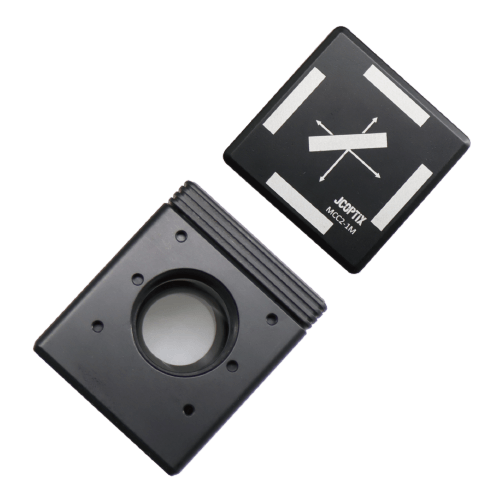

30 mm同轴磁性快拆立方体
可拆装的30 mm同轴立方，用于荧光滤光片组
提供单独的磁性立方插件，便于光学元件快速切换
一个发射端口有3°倾角，规避正向反射
兼容30 mm同轴系统和SM1透镜套筒
18664335577产品说明
“深圳四海通光电SHTON”提供的磁性快拆立方体，兼容30 mm同轴系统。主要用于安装荧光滤光片组，包括二向色镜、激发滤光片以及发射滤光片等。
矩形光学元件通过弹簧片轻轻夹紧，弹簧片提供均匀的夹持力，以减少应力。如要安装矩形光学元件，只需使用2.5mm 六角扳手松开侧面的锁紧螺钉，打开立方插件，放入镜片后，锁紧螺钉即可。立方插件带定位斜角，保证单一方向[敏感词]。底座有三个孔间距为12.5 mm的M6螺纹孔，可用于连接25 mm接杆上。此外，立方插件有四个端口，用于安装 Ø25 mm滤光片。
通用参数
|
主体材质
6061-T6 铝合金 |
表面处理
黑色阳极氧化 |
|
立方插件四周光学元件尺寸
Ø25.4 × 3.5 mm |
立方插件中心光学元件尺寸
36 mm × 25 mm × 1 mm（厚2 mm） |
